眾所周知，工業鋁型材的規格型號有很多，就常規規格而言，就有上千種。這不同規格的型材，它的截面是有差異的。因此，每一款規格型號的型材都有它自己的截面圖紙，就像我們?nèi)艘粯樱總€人有自己的身份證號。型材截面圖紙一般有CAD和3D兩種樣式，基本每個廠家皆會提供相關圖紙和樣冊作為參考，幫助我們選型。那么工業鋁型材 截面圖紙上的參數要怎么看呢？下面小編就帶大家來簡單了解下吧。
一般來說，工業鋁型材截面圖紙的參數包含了型材的長寬尺寸、壁厚、斜徑厚、槽寬、槽深、孔距、內腔尺寸等主要數據。下面我們就結合實例圖紙來具體看下吧。

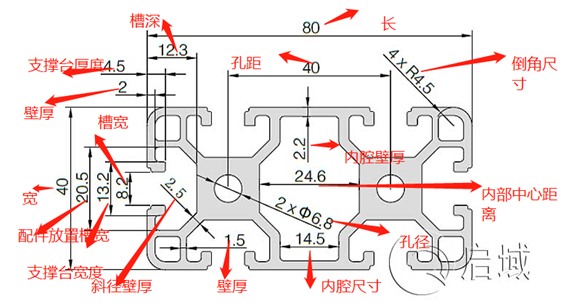

上面這張是我們4080標準型型材的截面圖紙，圖紙上有詳細標注型材的長寬、槽深、槽寬、厚度、孔距、孔徑等各個部分尺寸，有了這些數據我們也就能夠選出符合自己需求的型材了。一般這些數據尺寸圖是技術人員內部在使用，以及出加工圖紙時使用，通過型材截面數據可以計算出面積、米重等。
以上就是小編要講的內容了，希望對大家有所幫助。上海啟域10多年工業鋁型材生產廠家，可批發可零售各種型材及配件，規格齊全，庫存充足，交期快至1天內發貨，可按需切割加工，承接各種框架結構定制加工，提供全套CAD/3D設計圖紙作參考，提供選型指導，安裝指導，圖紙繪制及設計解決方案，歡迎咨詢。版權所有 【滬ICP備13042750號】 百度統計
